如何設計太陽能監控系統

首先確定系統參數

  • 氣候資源評估

  • 負載功率確定

  • 安裝地點選址

  • 系統選型方案配置

案例:前端負載總功耗為80W,電壓為AC24V/DC12V。項目位于杭州市,陰雨天續航3天


1、查詢項目建設區域地理環境、氣候氣象條件。根據NASA查得,該地區具體氣候資源條件如下:

由上表數據得出,杭州地區屬亞熱帶季風區,冬天的日輻射量較低,最低為1月份為2.17度/平方米/日,最高為7月份為:5.27度/平方米/日,太陽能安裝支架安裝角度為30度左右。


2、負載需求分析


由上表分析信息,可以得出,負荷最大日用電量為1920Wh,設計日用電量為2400Wh,前端電壓12VDC、AC24V,宜采用交流轉換電源,光伏電源效率=0.8,因此,設計負荷最終設計日用電量計算如下:

Q負荷最終設計日用電量 = Q負荷設計日用電量 ÷逆變電源轉換效率

=1920? ÷ 80%

=2400?


3、蓄電池組容量設計:

依據浙江杭州地區的氣候特點,太陽能供電系統在蓄電池常溫滿電的前提下應能保證負荷連續3個陰雨天正常工作,則需要的蓄電池最小容量計算如下:

蓄電池組容量 ≥負荷最終設計日用電量   × 連續陰雨天數   ÷ 蓄電池放電深度   ÷ 系統電壓

= 2400 ×3÷70% ÷24

≈ 428A?

依據密封閥控式免維膠體蓄電池的規格與選型,選擇單體規格12V\250Ah的膠體蓄電池4塊采用2串2并的連接方式組成24V500Ah蓄電池組。則:

實際供電天數=電池組容量x 放電深度x系統電壓

= 500A?× 70% × 24÷ 2400w?

= 3.5天

即在蓄電池常溫滿電的前提下,滿足負荷連續3.5個陰雨天正常工作的需求。


4、光伏組件容量設計:

根據上述第3點計算出的電池數量,預計回充時間為8天,則電池回充所需要電量為:

Q=12×250×4÷8×70%=1050wh

影響太陽能電池組件給蓄電池充電功率的因素主要有:

1.蓄電池組充電效率Kc(0.94)

2.太陽能電池組件表面由于塵污遮蔽或老化引起的修正系數Kx(0.90)

3.太陽電池方陣組合損耗系數Kz(0.96)

4.控制器的轉換效率Kn(0.90)

5.系統綜合效率=0.94*0.90*0.96*0.90=80%

日照取年平均的輻射量,輻射量數HAt取3.42kwh/m2/day,則需要光伏組件的最小總功率計算 如下:

P≥Q÷太陽能系統綜合效率÷HA

=(1920+1050)÷0.8÷3.42

=1085W

依據光伏組件的規格與選型,選擇300Wp光伏組件4塊4并連組成1200W陣列。

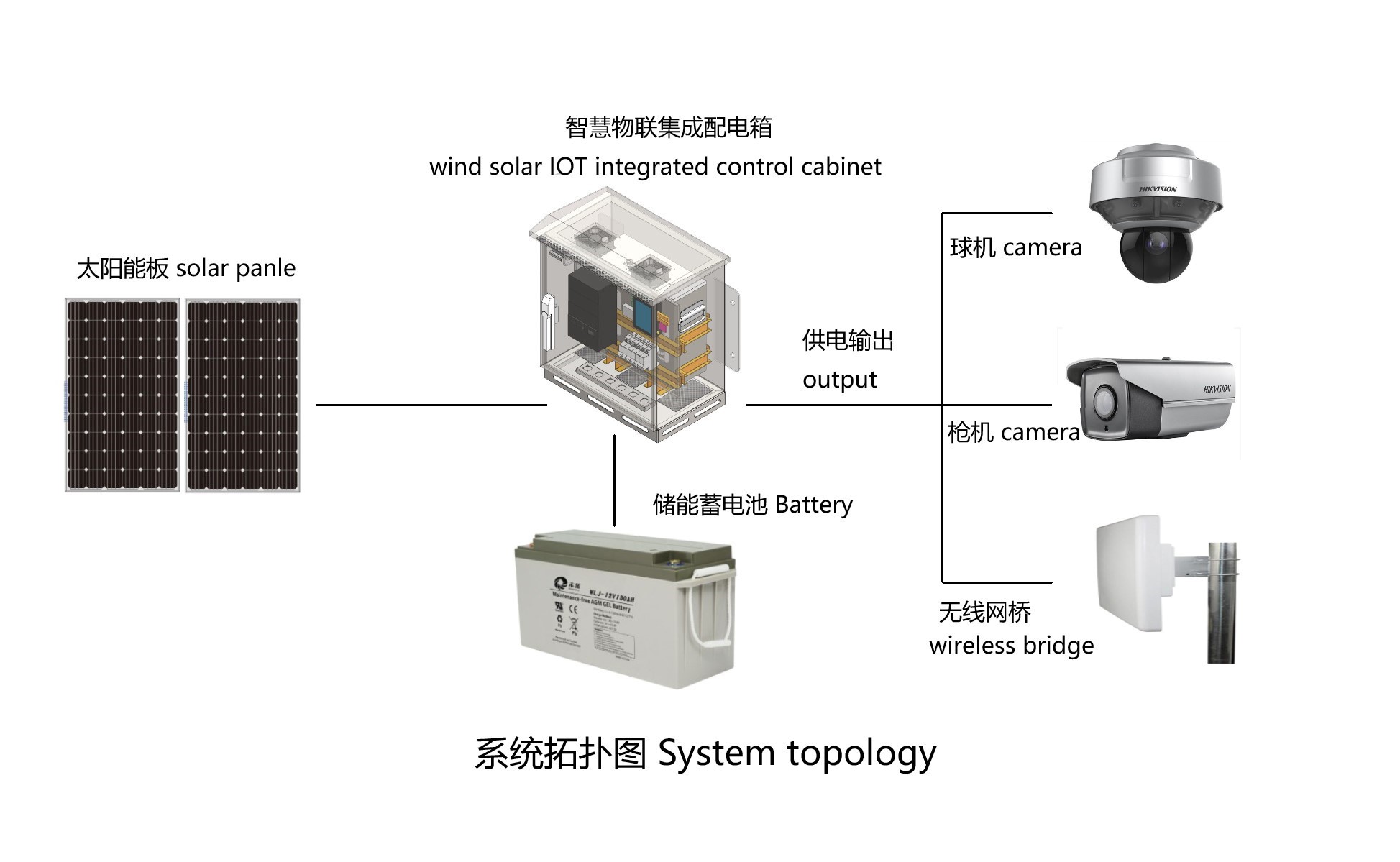

5、系統總體架構

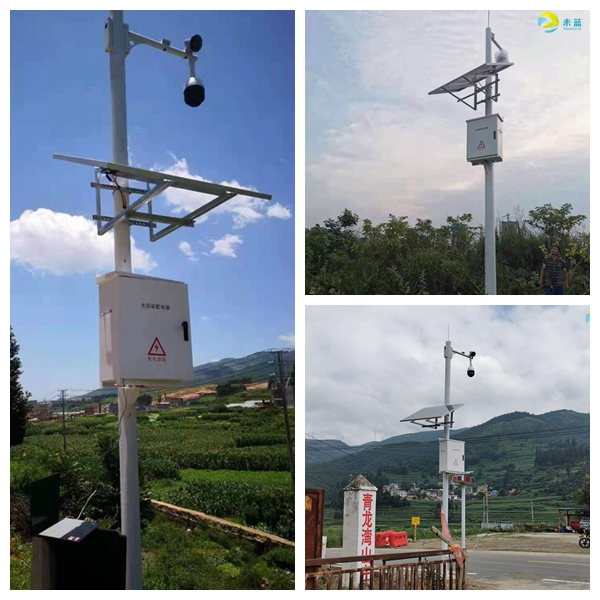

6、工程案例
