太陽能板串聯并聯哪個好

       很多客戶在現場安裝時,總會跟我們提到一個問題,整個太陽能發電系統中的太陽能板應該怎樣連接呢?串聯好還是并聯好?

首先,我們學習一個小知識,如果有兩塊一樣的300W太陽能板,串聯后會變成多少伏多少瓦的?并聯后又會變成多少伏多少瓦的呢?



       拿廣東未藍新能源的單晶硅太陽能板來舉例,2塊一樣的太陽能板串聯,電壓翻倍,電流不變,因為功率P=U*I,所以功率也會翻倍,那它串聯后的總功率是600W,開路電壓是72V;

2塊一樣的太陽能板并聯,電壓不變,電流翻倍,同樣因為功率P=U*I,所以功率也會翻倍,那它并聯后的總功率是600W,開路電壓是36V;

以此類推,三塊、四塊都是這樣計算。



串聯有什么優缺點呢?

       由上面的介紹可以看出,串聯沒有增加流過輸出線上的電流,就增加了總的輸出功率。這樣使得電路不必更換更粗的輸出線,這在遠距離傳輸的時候是有利的。

但當兩塊太陽能板串聯的時候,如果其中的一塊被損壞而失去發電能力,那么整個電路將被阻斷,停止向外部輸送電能,因為整個電路已經變為了斷路。


并聯有什么優缺點呢?

       并聯不會改變電壓,是通過增加電流值來增加總的輸出功率,不過相應的,電流變大,使用的線材就會需要變粗。

和串聯相比,太陽能板并聯的時候,當其中有一塊損壞失去發電能力,形成開路,也不會影響到整個電路,因為其他支路的太陽能板可以正常工作。此時是不會影響到整個電路的電壓,只會因為輸出電流的變化影響到輸出功率。




       當然,無論串并聯,最好要選擇同規格的太陽能板,如果你將不同規格的太陽能板串聯,電流值趨向于最小電流的電池板,并聯,電壓值趨向于最小電壓的電池板,這樣對同電路中大功率的太陽能板是一種浪費。

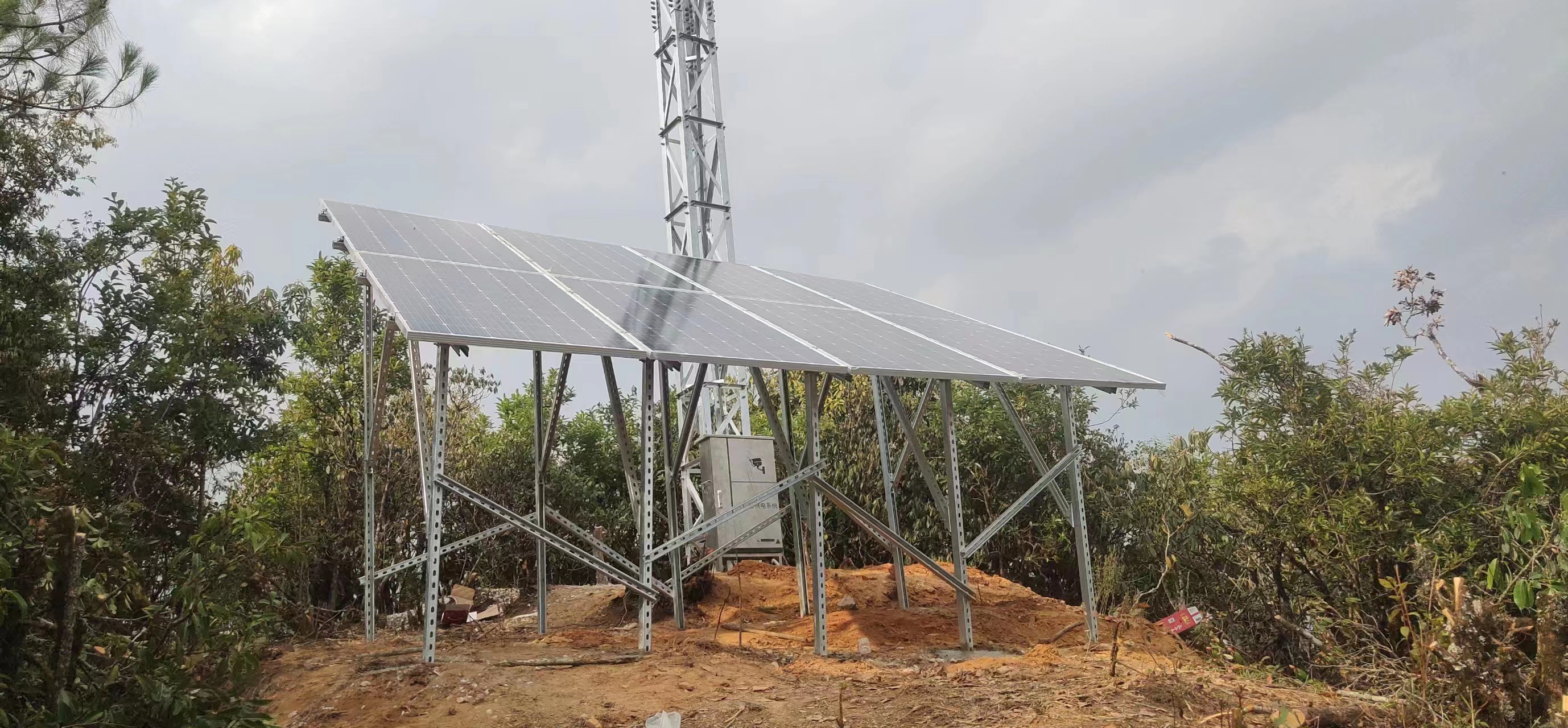

       簡單了解了太陽能板串并聯的優缺點以后不難發現,并聯雖然會增加一些線材的費用,但在我們戶外場景下,大部分都不屬于遠距離傳輸,線材的增加不會很多。而并聯的穩定性更高,電路不易完全癱瘓,所以建議太陽能板還是并聯安裝更適合戶外太陽能監控供電的場景哦。
